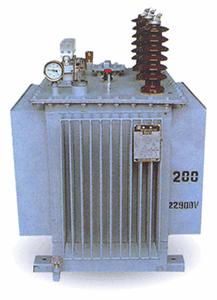

- 유입변압기 제품
-
- 효성 유입변압기는 다년간 축적된 기술, 풍부한 경험 및 끊임없는 연구개발과 기술 자립을 이룩하여 최적의 설계방식을 채택하고 있으며 이를 토대로 품질의 우수성을 인정받고 있습니다.
- 저소음 변압기의 공급
- 효성변압기는 철심자체를 특수접착제로 단단히 고정하여, 기존 변압기보다 자기적 소음이 적어 옥외는 물론 옥내에서도 만족스럽게 운전할 수 있습니다.
- 저소음 변압기소형 경량화의 실현
- 국내최초로 주름형탱크(CORRUGATED TANK)로 제작된 표준변압기(1 MVA미만)는 설치면적이 기존 변압기의 80% 수준으로 경량, 소형화로 운반 및 인양이 용이하며 변전실 설치면적의 증가없이 증설이 용이합니다.
- 단락당도가 높은 최신의 절연재료 사용
- 고도의 신뢰성을 보증하기 위하여 KS 표시허가를 획득한 애나멜 전선을 자체 생산 사용하며, 저압권선은 Sheet를 사용, 전기적 Balance를 유지시킬 뿐만 아니라 Epoxy 수지로 Coating된 특수 절연지를 사용, 권선과 권선을 서로 완전 접착시켜 단락시 발생하는 기계적 충격에도 권선이 움직이지 않도록 되어 있습니다.
- 효성 표준변압기 일반사양
-
- 사 용 조 건 : 표고 해발 100m이하, 주위 온도 최대 40℃, 최소 -20℃, 일일평균 30℃ 이하
- 적용용량 범위 : 10KVA~100KVA (주상급), 150KVA~10MVA (배전급)
- 적용전압 명시 : 100V ~ 33KV
- 온도상승규격치 : 권선온도 상승 : 55℃, 유온도 상승 : 50℃
- 시 험 항 목 : 권선저항 측정 / 변압비 측정 / 위상각 또는 극성 측정 / 임피던스전압 측정 / 부하손실 측정 / 무부하손실 측정 / 여자전류 측정 / 상용주파내전압 측정 / 유도전압 시험 / 충격내전압 시험 / 온도상승 시험
- 절연계급
-
| 정격전압 (KV) |
내압시험 (KV) |
충격전압시험 (KV) |
| 전 파 |
재 단 파 |
| 0.22 이하 |
2 |
|
|
| 0.22 초과 1.1 이하 |
4 |
|
|
| 3.3 |
16 |
45 |
50 |
| 6.6 |
22 |
60 |
65 |
| 22.9 |
50 |
150 |
165 |
| 33 |
70 |
170 |
175 |
